該裝置主要針對交聯電纜、水力發電機、主變、母線、GIS等的交流耐壓試驗,具有較寬的適用范圍,是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

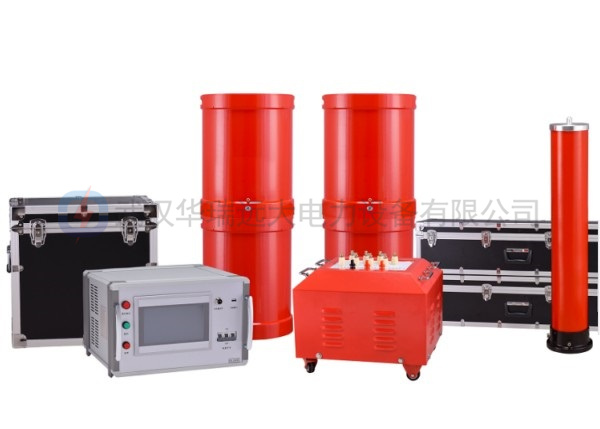

該裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器、補償電容器(選配)組成。
串聯諧振在電力系統中應用的優點:
1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的,在整個系統中,電源只需要提供系統中有功消耗的部分,因此,試驗所需的電源功率只有試驗容量的1/Q。
2、設備的重量和體積大大減少。串聯諧振電源中,不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器,而且,諧振勵磁電源只需試驗容量的1/Q,使得系統重量和體積大大減少,一般為普通試驗裝置的1/10-1/30。
3、改善輸出電壓的波形。諧振電源是諧振式濾波電路,能改善輸出電壓的波形畸變,獲得很好的正弦波形,有效的防止了諧波峰值對試品的誤擊穿。
4、防止大的短路電流燒傷故障點。在串聯諧振狀態,當試品的絕緣弱點被擊穿時,電路立即脫諧,回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時,擊穿電流立即上升幾十倍,兩者相比,短路電流與擊穿電流相差數百倍。所以,串聯諧振能有效的找到絕緣弱點,又不存在大的短路電流燒傷故障點的隱患。
5、不會出現任何恢復過電壓。試品發生擊穿時,因失去諧振條件,高電壓也立即消失,電弧即刻熄滅,且恢復電壓的再建立過程很長,很容易在再次達到閃絡電壓前斷開電源,這種電壓的恢復過程是一種能量積累的間歇振蕩過程,其過程長,而且,不會出現任何恢復過電壓。
2、整個裝置單件重量很輕,便于現場使用。
3、裝置具有三種工作模式,方便用戶根據現場情況靈活選擇,提高試驗速度,工作模式為:全自動模式、手動模式、自動調諧手動升壓模式。
4、能存儲和異地打印數據,存入的數據編號是數字,方便的幫助用戶識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定,同時液晶大屏幕顯示掃描曲線,方便使用者直觀了解是否找到諧振點。
6、采用了DSP平臺技術,可以方便的根據用戶需要增減功能和升級,也使得人機交換界面更為人性化。
7、操作界面支持語言切換功能,可同時支持多國語言自由切換,默認為中英文切換,其它語言可定制。
8、系統內置串聯諧振參數計算器,可一鍵快速計算出串聯諧振的電感、電容、頻率、諧振高壓電流,以及電纜電容量。

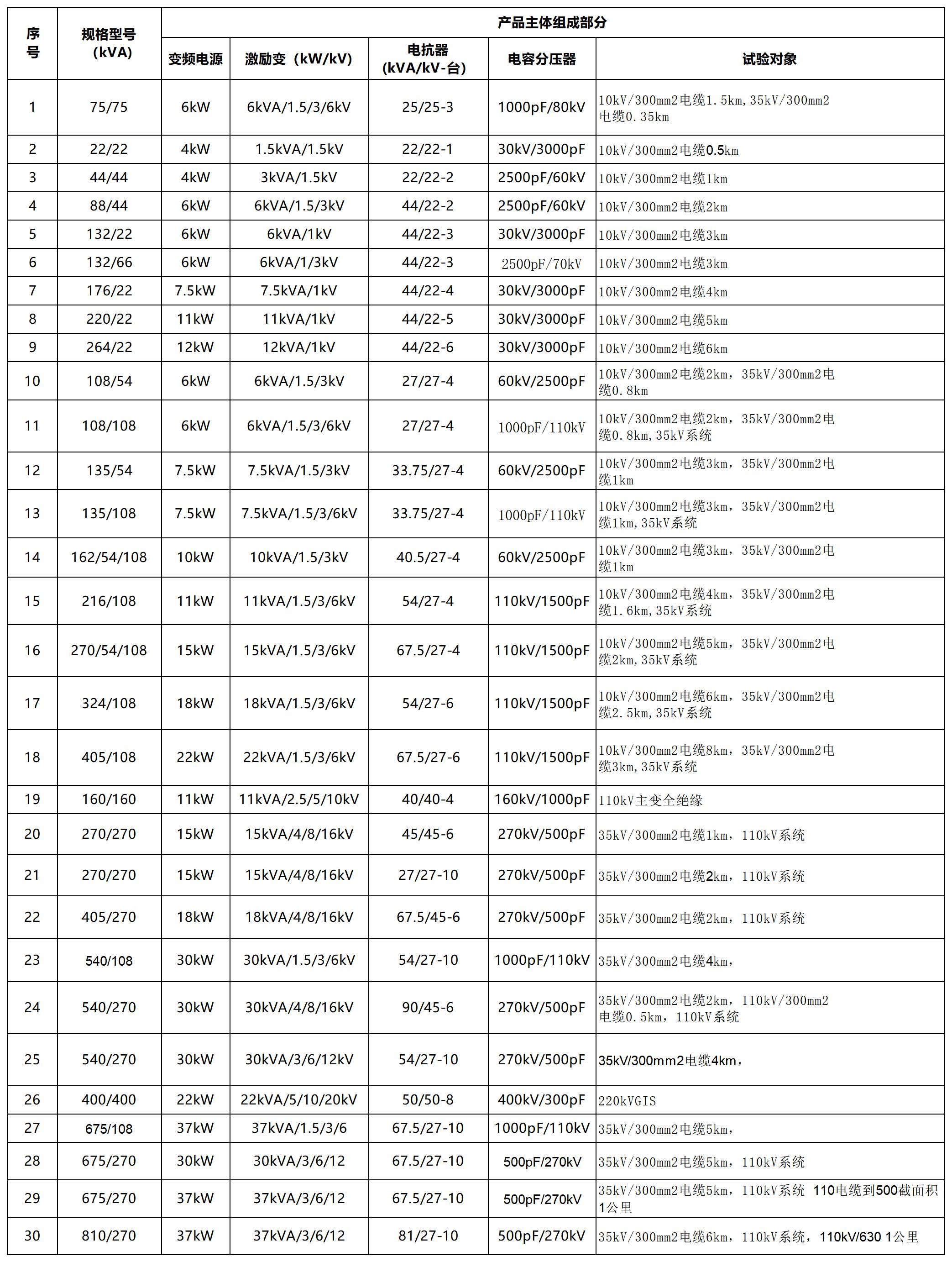

適應范圍說明:沒有特殊說明,上表給出的10KV,35KV電纜長度為2.5倍耐壓、20HZ~300HZ下的長度,如果是2.0倍耐壓、20HZ~300HZ下,電纜長度要相應增加33%。
